過去のHP記事再現（49）アンテナプロジェクト（31）オメガマッチング回路検証(1)
※別テーマで掲げています給電線とアンテナ整合ですが、偶然ながらこちらもアンテナ（負荷）との整合回路での試行錯誤編となっています。※
垂直型八木アンテナ オメガマッチング回路の設計
Vertical YAGI Antenna for Low Band DXing
（２００９年１月 公開）
第７章 オメガマッチングでのアンテナ調整編
この章では、アンテナを調整するための手法と指向性調整のポイントを採り上げています。当初、オメガマッチング回路と使用して、７５ｍ／８０ｍ各モノバンド仕様として調整しました。その後、オメガマッチング回路利用では、２バンド瞬時切替が困難とわかりました。
１ オメガマッチング回路
（１）オメガマッチング回路製作
※Tマッチ、ガンママッチ、オメガマッチと同様な方法はいろいろとあるのですが、一番ロッド線長が短くて済む、オメガマッチを選択しています。しかし、その代わりに可変範囲が大きい耐圧もとれる大型バリコンが２個必要となりました。※

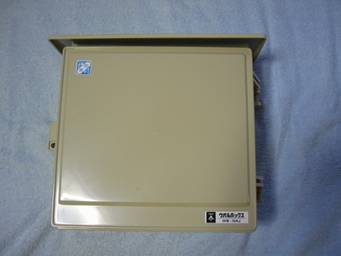

（写真1）電工用防水箱を利用した外観写真

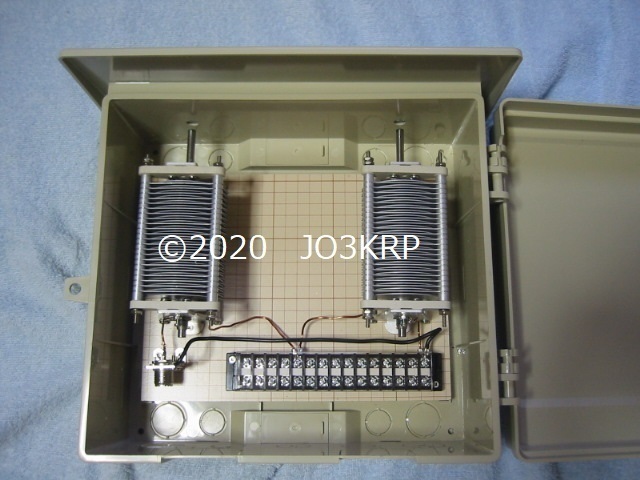

（写真2）防水箱内のマッチング回路写真
500pF（1.5ＫＶ耐圧）バリコンを２個、２０Ｐ端子台、Ｍ型コネクタメス１個を防水箱内の木枠に取り付けたもの。配線は、1.6㎜径のエナメル線を使用した。
垂直型八木アンテナ オメガマッチング回路の設計
Vertical YAGI Antenna for Low Band DXing
（２００９年１月 公開）
第７章 オメガマッチングでのアンテナ調整編
この章では、アンテナを調整するための手法と指向性調整のポイントを採り上げています。当初、オメガマッチング回路と使用して、７５ｍ／８０ｍ各モノバンド仕様として調整しました。その後、オメガマッチング回路利用では、２バンド瞬時切替が困難とわかりました。
１ オメガマッチング回路
（１）オメガマッチング回路製作
※Tマッチ、ガンママッチ、オメガマッチと同様な方法はいろいろとあるのですが、一番ロッド線長が短くて済む、オメガマッチを選択しています。しかし、その代わりに可変範囲が大きい耐圧もとれる大型バリコンが２個必要となりました。※
（写真1）電工用防水箱を利用した外観写真
（写真2）防水箱内のマッチング回路写真
500pF（1.5ＫＶ耐圧）バリコンを２個、２０Ｐ端子台、Ｍ型コネクタメス１個を防水箱内の木枠に取り付けたもの。配線は、1.6㎜径のエナメル線を使用した。
この記事へのコメント
今回これをネタとして、新たな記事で
「タワードライブ・アンテナへコメントをいただいたお知らせ」
https://jo3krp-o.at.webry.info/202207/article_31.html
として紹介させていただきました。そちらもご覧ください。今後ともよろしくお願いします。
本記事を参考にさせていただきオメガマッチによりタワードライブアンテナを完成させることができました。まだ本格運用を開始して１日目ですが、ＦＴ８にて日本国内の１、２、３、５、７、０のエリア及び小笠原とＱＳＯできました。空中線電力は１００Ｗです。
タワーの高さ １８ｍ
マッチングエレメント ＩＶ線 3.5sq
上から２段目より、タワーとの間隔は約５０ｃｍ
オメガマッチのバリコン
Ｃ１ ～２００ｐｆ １ＫＶ
Ｃ２ ２０～４９５ｐｆ １．５ＫＶ
ＦＴ８で必要な１．８４０ＭＨｚの一点で調整しＳＷＲ１．１５を得ました。
実用範囲は 1.832(SWR1.46) ～ 1.850(SWR1.54)
と極めて狭くなっています。
参考とさせていただいたのは写真です。こんなに大型のバリコンが必要なんだと理解しました。
ありがとうございました。
今後のご活躍を楽しみに拝見させていただきます。
2022.07.26
