新居アンテナ計画(2)基本アンテナ設計INV-DP

　今回から次の自宅で使用するアンテナ設計を開始します。まず、基本となるのは、7MHzでλ/2動作するDPです。こちらを屋根上でINV（逆V）形に展開しているものを想定します。なお、中央部の支持ポールは、TVアンテナ用ポール＋FRPポールを予定しています。
※実際にデジタルTV受信用UHFアンテナを屋根中央部分に建てます。

1.MMANA設計

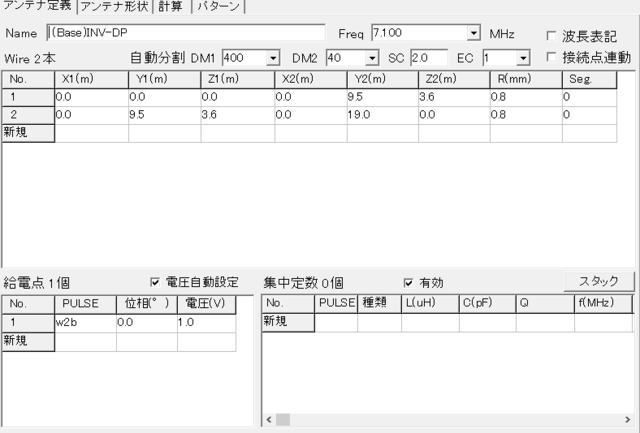

(1)　アンテナ定義

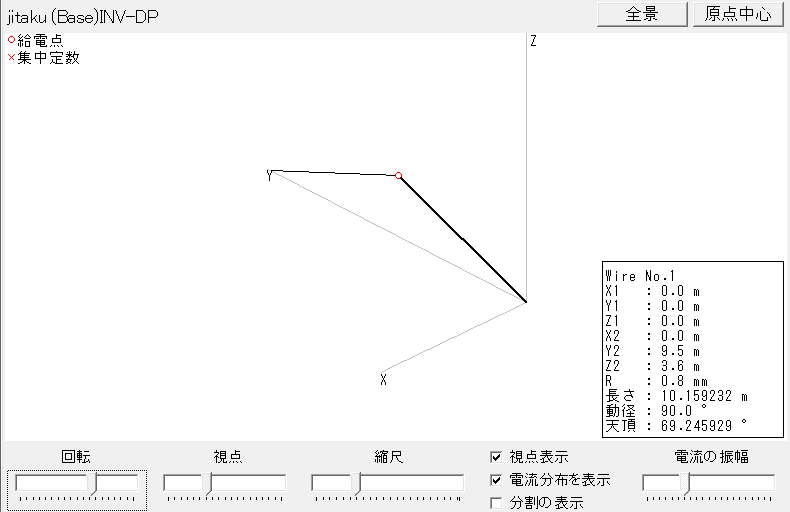

(2)　アンテナ形状

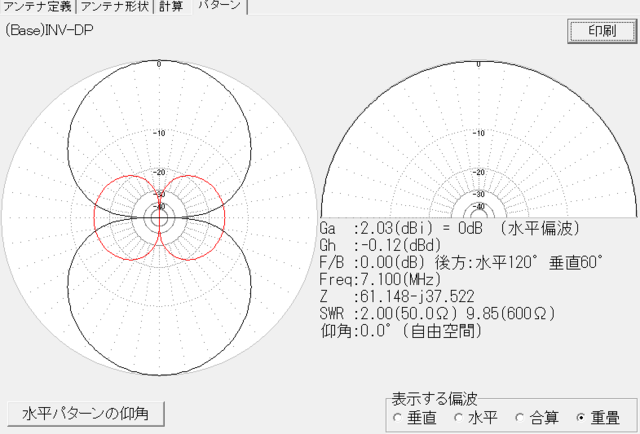

(3)　自由空間パターン

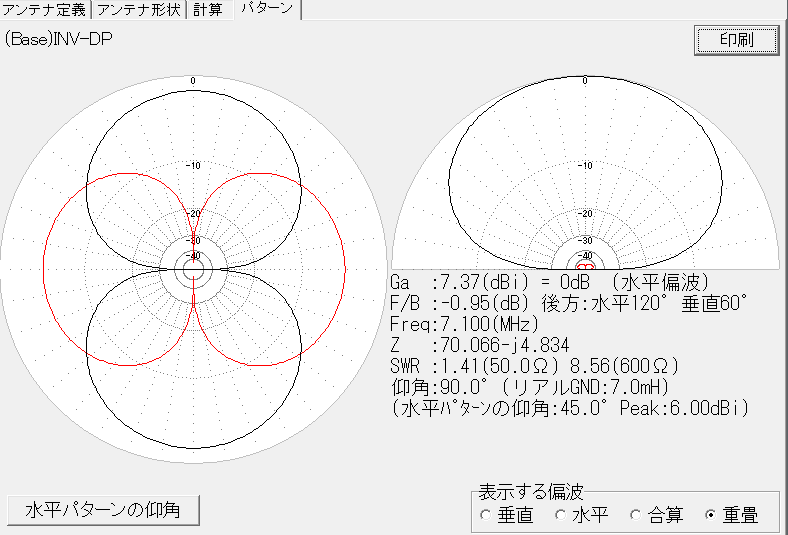

(4)　実空間パターン

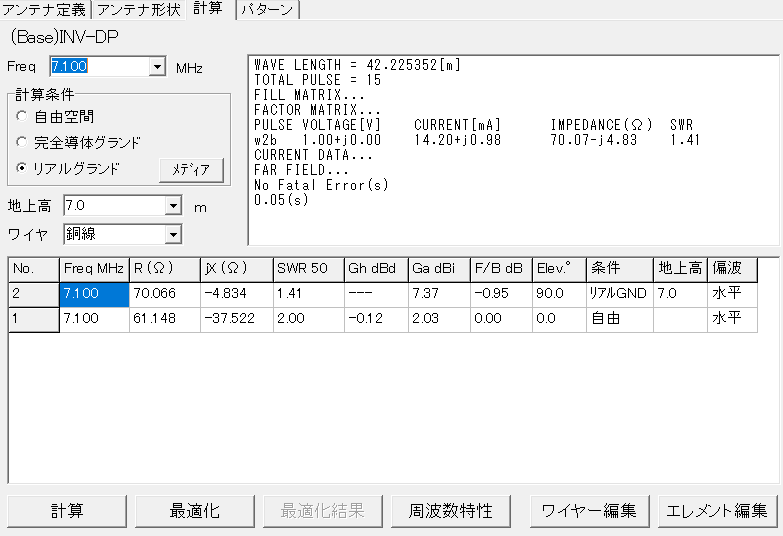

(5)　計算結果

①　自由空間
②　地上7m高（エレメント両端）　

となりました。
これは、給電点高約11mの高さのINV-DPとなります。
概ね予想どおりの結果が得られています。

（次回に続く）
