HDAアンテナの実測データ（6）MFJ-259Bで21MHz付近【広帯域性あり】

　当初から21MHz付近のSWR特性は良好でした。一番最初に試したIC-7300M（50ｗ）では、内蔵アンテナチューナを使用しなくてもSWR＜1.5を満足していました。
　ただ、AT-300の場合はアンテナチューナをスルーにはできませんので、21.200MHzでチューンした状態での動作としています。
（本論）

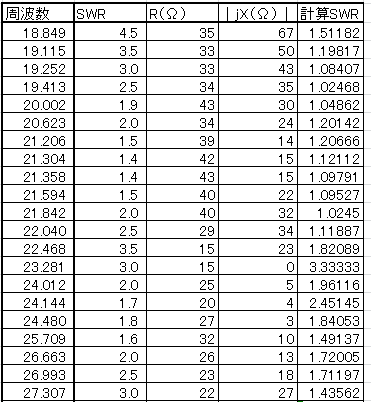

1.各周波数における、SWR表示値、R（Ω）、｜jX｜（絶対値）（Ω）、RとXによるSWR計算値


2.測定周波数対SWR表示値のグラフ化


3.無線機使用での実性能
（1）TS850Sによる50W出力のSWR実測
①　21.001MHz　SWR1.5
②　21.200　　　　　1.5
③　21.449　　　　　1.7

(2)　TS850SとAT-300間の同軸ケーブル上のコモン電流（上記周波数に対応）
①　　50.0mA
②　　57.8mA
③　　60.6mA
　コモン電流は大きいので、実運用は問題あります。この1/10程度に抑える必要があります。

4. 考察
　このバンドから24MHzにかけて、２か所の低SWR（共振点）が存在します。これは、16MHz～18MHz帯と同様の状況です。24MHz帯については、3倍高調波（16÷2×3＝24MHz）の動作と考えられます。一方で、21MHzが3倍高調波動作だとすると、その基本波を考えますと21÷3＝7MHzですが、この付近におけるSWR＜2.0以下の低SWR点はありません。また、2倍高調波の14MHzにおいてもアンテナチューナなしでは、SWR2.0以下で動作しません。しかし、なぜか？21MHz付近だけは、SWR1.5以下を満足しています。この要因は判っていません。
