DuoBand Mobile Whip Antenna（11）7/21MHz【Ver2】周波数特性（1）7MHz帯

　推定できるメーカー方式モデルの試作は、昨日一日かけて行いましたが、このVer2には遠く及びません。これを突破するには、全く異なる発想の転換が必要なのかもしれません。

　また、昨夜から今日にかけて強風が予想されることから、HFC-721を一時撤去したところ、HDAアンテナのSWRが悪化しました。当初は、影響が無いと思っていたのですが、かなり、互いに影響を及ぼしていたようです。

　さて、ここでは、独自方式Ver2方式の場合の7MHz帯での周波数特性を採り上げます。
（本論）

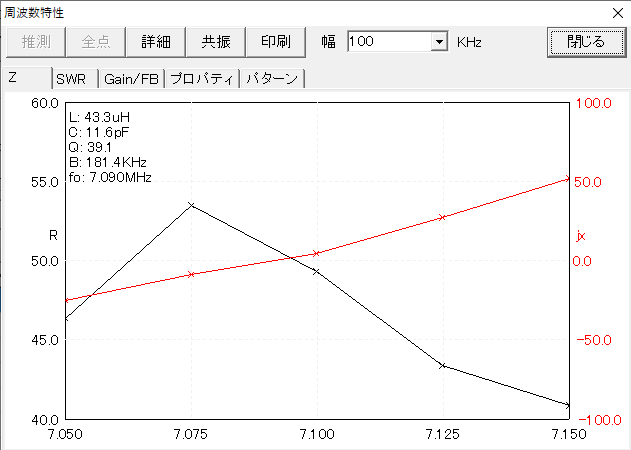

1　インピーダンスZ（RとjX別）

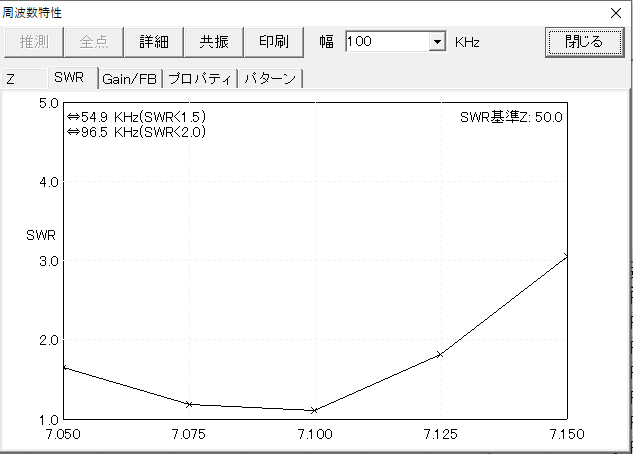

2.　SWR特性（マッチング回路なし）

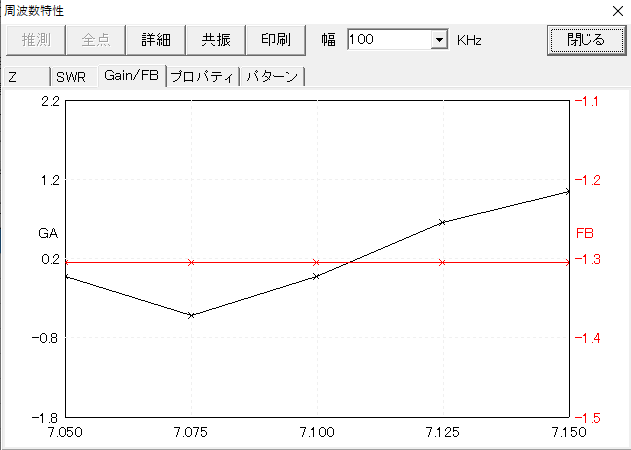

3.　利得GaとF/B

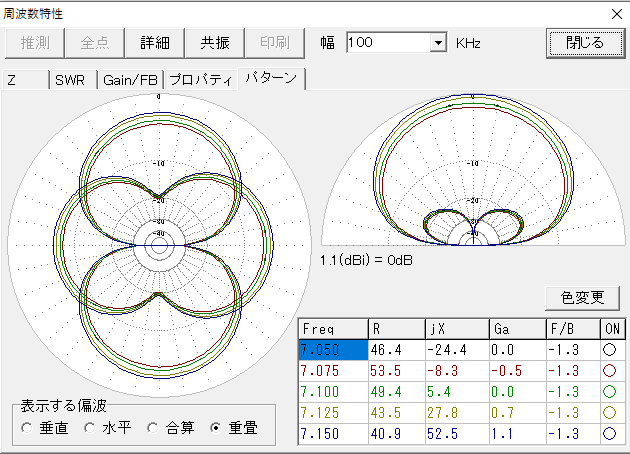

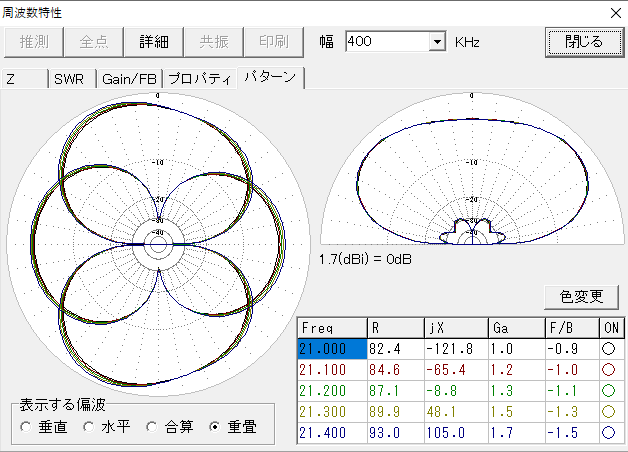

4.　パターン

　水平面内の指向性は、MMANAで勝手に指定される仰角45°の場合です。ここでは、任意の角度を描くことができません。

と、実際のHFC-721以上に広い帯域（SWR＜1.5：55KHz）と動作利得（Ga:-0.5～+1.1dBi）を得ています。しかし、それは、MMANA空間の場合であって、現実に動作するかは、今のところ判りません。
