Mobile Whip Antenna（15）DuoBand(7/21MHz)Ver2.1：周波数特性（1）7MHz帯

　ここでは、独自方式の改良版Ver2.1方式の場合の7MHz帯での周波数特性を採り上げます。利得は上がりましたが、その分、稼働周波数帯域がどうなるかが一番心配されました。果たしてどうなのでしょう？今回の結果での評価をお願いします。

　また、コイルのQについては、メーカ仕様の通常のモービルホイップの50程度では、利得性能が出ないだけでなく、給電インピーダンスも、うまく調整できません。やはり、固定用の市販ローディングコイル並みのQ：100がベストのようです。

（本論）

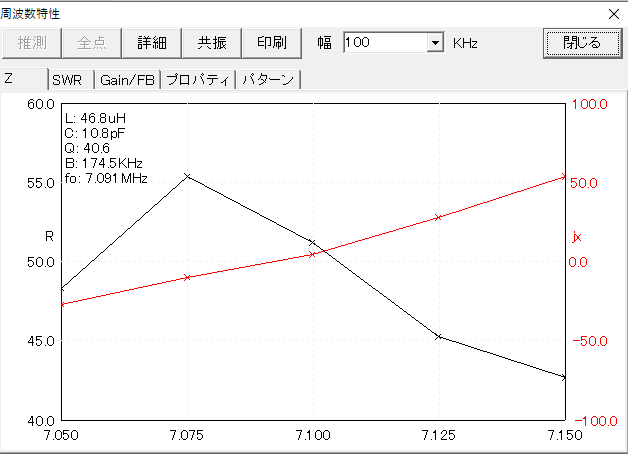

1　インピーダンスZ（RとjX別）

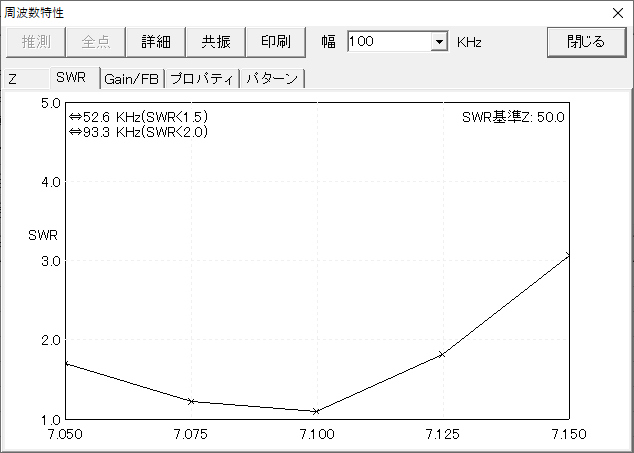

2.　SWR特性（マッチング回路なし）

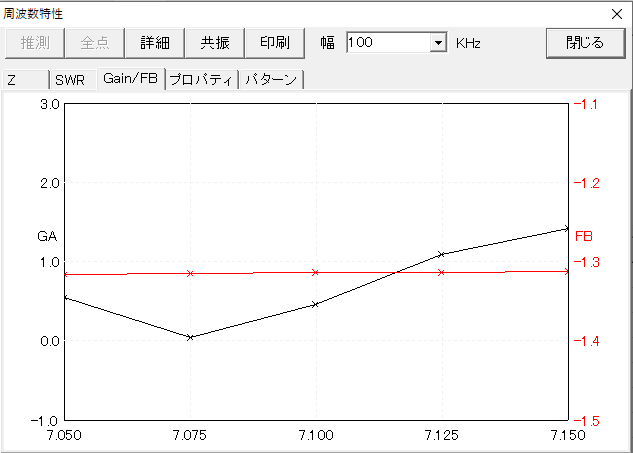

3.　利得GaとF/B

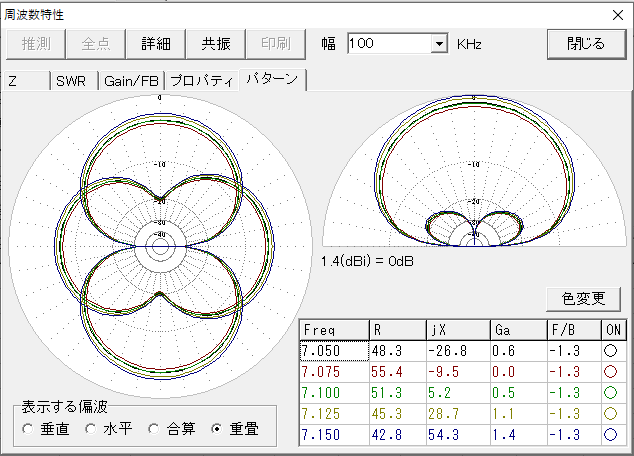

4.　パターン


5.　Ver2との帯域全体性能比較
　改良前のVer2と比較しますと帯域特性は、【SWR＜1.5】53KHz（Ver2：55KHz）と【SWR＜2.0】93KHz（Ver2：97KHz）となって、わずかに狭くなっています。
　その分、動作利得は、Ga:±0.0～+1.4dbi（Ver2：-0.5～+1.1dBi）とわずかですが利得上昇を得ています。
※実用上は、7MHzバンドだと、どちらでも違いは無いと思います。今回の改造は、21MHzの水平放射パターン改善を対象としています。
