Mobile Antenna #2 (MD200＆Org. Coil）(5)7MHz：乾燥時・8m-Radial＋π-Match Tuner

　最終の実測データは、MD200に8m長ラジアル線の状態で、同軸ケーブル途中にπマッチの外付けチューナーを挿入した場合です。そして、まず、TS850Sを使い7.100MHzで50Wキャリア出力にてSWR最小とした状態から、MFJ-259Bに接続替えして測定しています。
（本論）

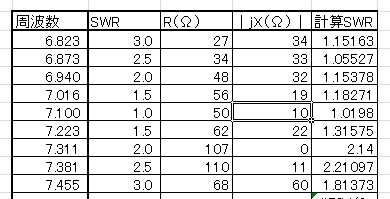

1.　測定周波数対SWR,R,jX等の測定結果表

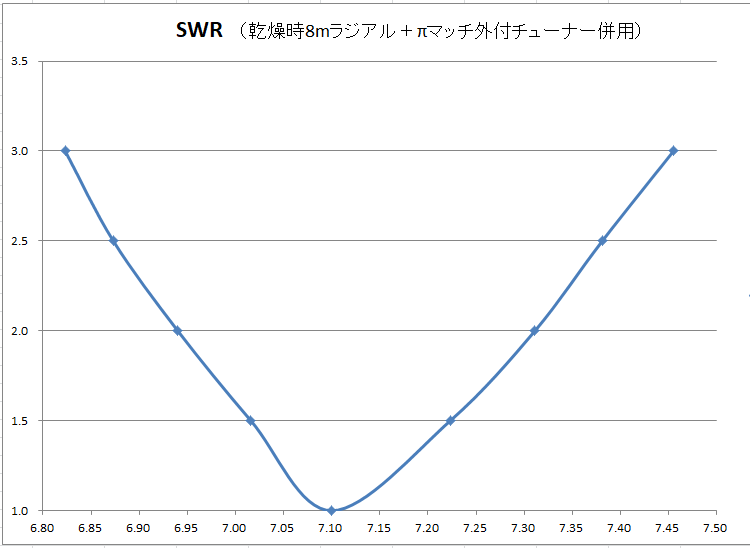

2.　周波数対SWRのグラフ化


3.　結果
　このとき、中心周波数7.100MHzでは、R：50Ω、jX：10Ωとなり、SWR≒1.0を確認できます。この場合の特長は、SWR＜1.5とSWR＜2.0の帯域が、アンテナ単独動作に比べると広帯域となっています。
　
（バンド幅）
　　SWR＜1.5範囲：207KHz幅　（チューナー無し 122KHz）
　　SWR＜2.0範囲：371KHz幅　（　　　〃　　　194KHz）　

　一度、7.080MHz付近でチューニングすれば、片側が2m長エレメントでありながら、ほぼ7.000～7.200MHzをSWR＜1.5以内でカバーできることです。
