Mobile Antenna #2 (MD200＆Org. Coil）(6)7MHz：基本特性

　前回までのSWR周波数特性から推測できるオリジナル・コイルを使った場合のアンテナモデルをMMANAにて再現してみました。
　帯域幅の広さから正規のコイルMD-4020よりもコイルQを小さくしていることは間違いありません。そのため、帯域は広く取れますが、一方で動作利得の低さが課題だろうと予想していました。

　なお、前回のHFC-721のMMANA試作でも述べましたが、理想地面に設置したモノポール（垂直）アンテナとして動作させた結果は、正しいモービルアンテナの動作ではありません。
　※MMANAに付属モデル（MobileWhip1.28mｆ7MHz.MAA）をエレメント長2.0mに変えて、コイルの大きさを29.8μH（Q：50）とした場合の動作利得は、-10dBi以下となってアンテナとして動作しません。
　これから、モービルアンテナの電波の放射主体は、エレメント側ではなく、アース筐体（車両の場合はボディ自体、ここでは、λ/4ラジアル電線）そのものであることが結論づけられます。

（本論）
1.アンテナ定義

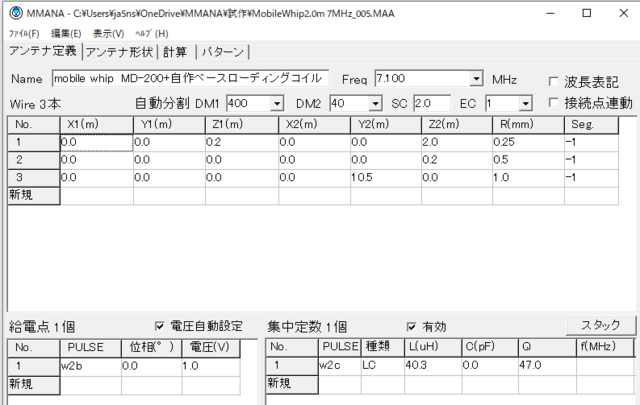

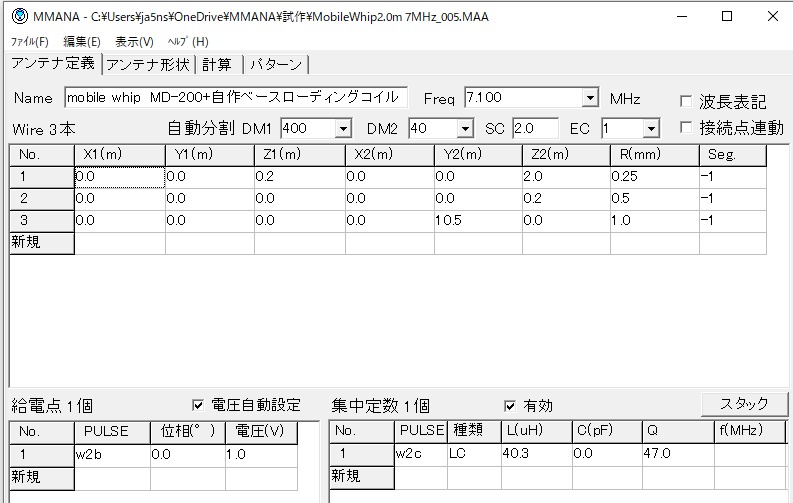

　オリジナル・コイルのQ:47は、先のMMANA標準モデルコイルよりも少しだけ低くなりました。

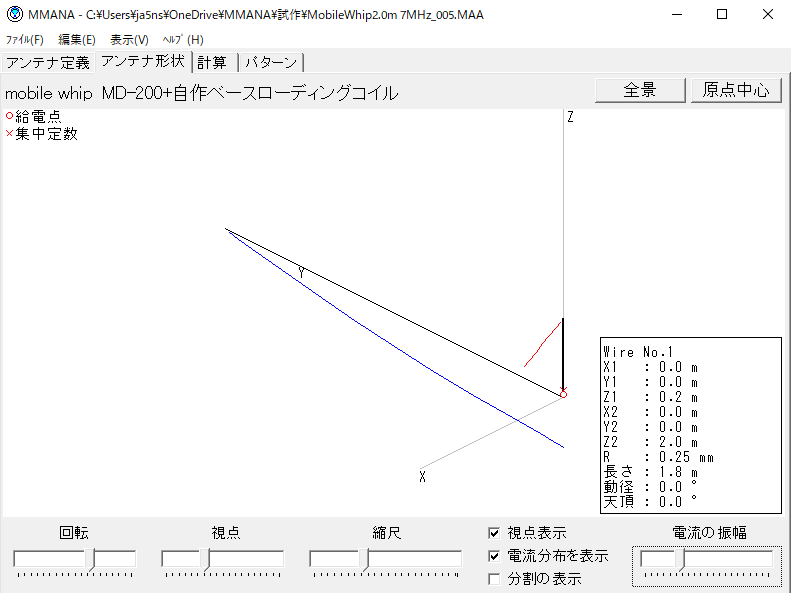

2.アンテナ形状と電流分布


3.計算
　

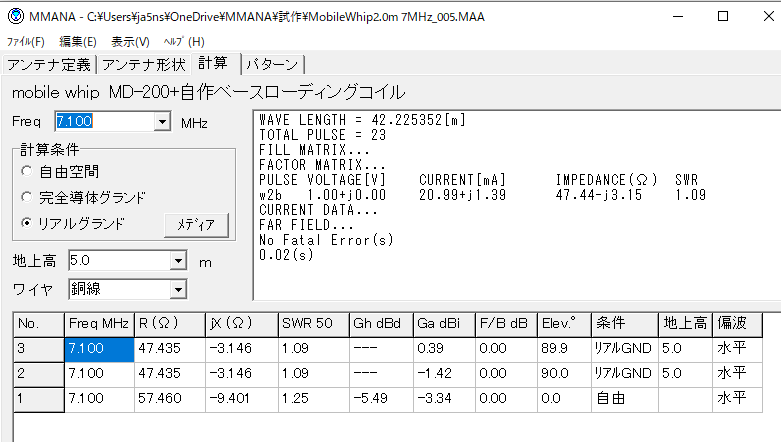

No.1は、自由空間の場合で、DP比利得：-5.49dBdは、HFC-721の-8dBd付近よりはましですが、できるなら、-4dBd台を実現したいところです。
No.2は、MMANA標準大地（都会地）の場合
No.3は、No.2大地の給電点直下の大地に5m×12本ラジアルを埋設した場合、当地の大地定数はこれを標準としています。
　※実際は、5ｍ～12m程度のラジアル電線を合計24本、地表下に浅く埋設

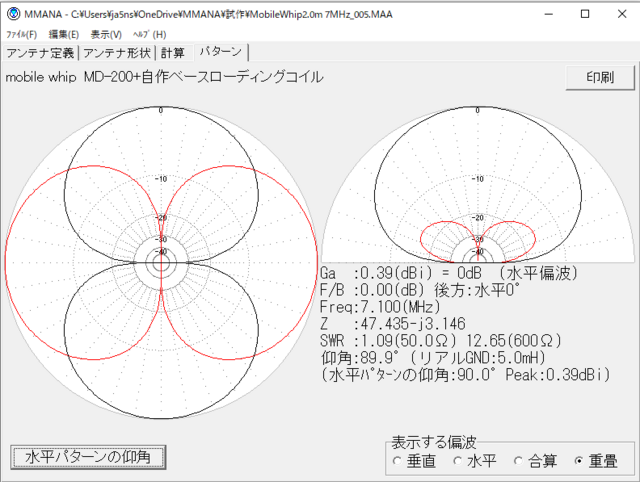

4.パターン

　真上に上がる仰角90°を目安としています。今回の設置形態では、地上高が低いことから、低角度放射とはなりません。
