Mobile Antenna #2(8)【メーカ製Coil (MD4020）使用時】7MHz：基本特性

　メーカー製のコイルを使ったモデル”MD4020”について、今回参考として、MMANAにて動作を再現してみました。
　SWR＜1.5帯域幅から、MD-4020コイルのQを探ったものです。するとコイルのQ：100あたりと高くなっていることが判りました。

　※MD2040の諸元については、https://www.diamond-ant.co.jp/pdf/md/md_200.pdf　にあるVSWR表より読み取り、SWR＜1.5帯域は、26KHzとしました。
　なお、コイル諸元は明らかにされていないので、今回のアンテナ定義では、非公開としています。

（本論）

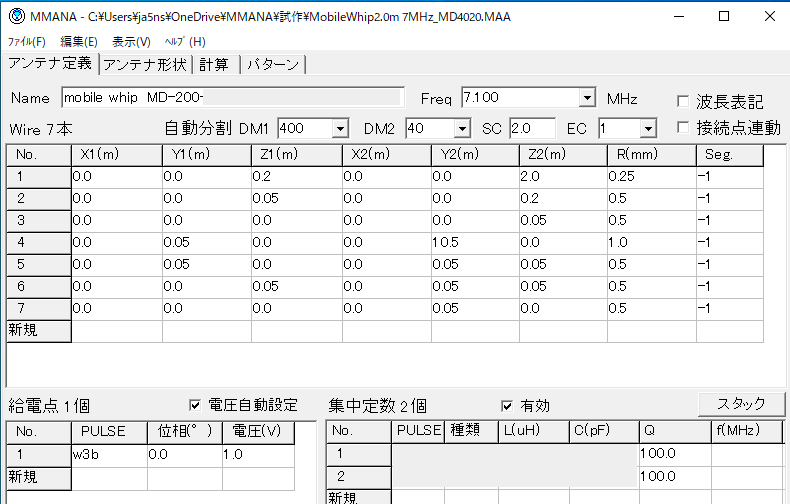

1.アンテナ定義

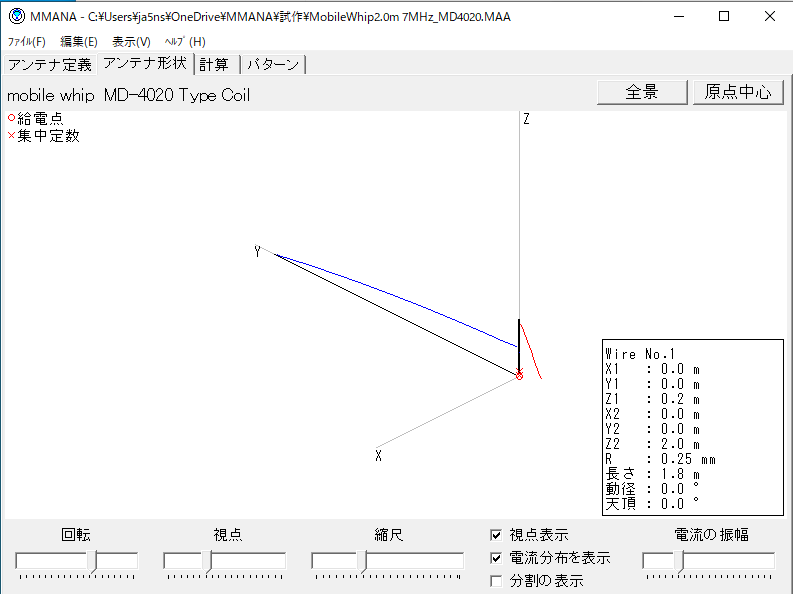

2.アンテナ形状と電流分布

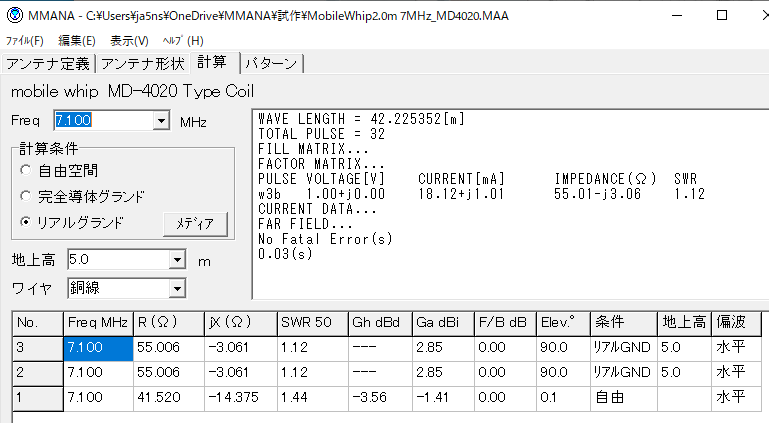

3.計算
　
No.1は、自由空間の場合で、DP比利得：-3.56（ORG.Coil：-5.49）dBdは、＋1.93dBと素晴らしい性能だと思います。
No.2は、MMANA標準大地（都会地）の場合
No.3は、No.2大地の給電点直下の大地に5m×12本ラジアルを埋設した場合、動作利得+2.85dBiは、ORG.Coilの+0.39dBiとの比較で、+2.46dBと高利得です。但し、その分、SWR帯域がORG.コイルよりも、かなり狭帯域特性となります。（次回、周波数特性にて対比）

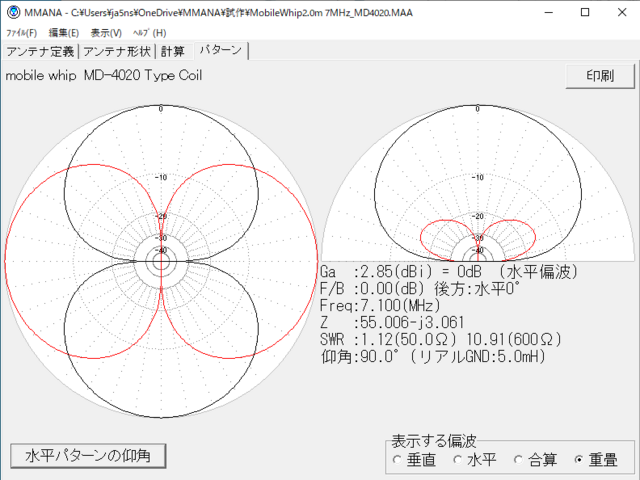

4.パターン
