2025年06月17日

50MHz用多エレメント八木：8エレメントWide Spaceモデルの特性をMMANA分析(1)

　前回（番外）記事でお知らせした内容につき、元の質問者さんであるJA7PRV局から更なるコメントをいただきました。
（番外）記事にいただいたコメントについて【ガンママッチング】と【オメガマッチング】
　https://jo3krp2.seesaa.net/article/516262488.html

　これから質問者さんの知りたい内容が明確となったことから、こちらでも少し、検討してみることにしました。ただ、ご希望どおりの回答となるか？は今のところ未定です。

　また、今回のコメントにあった2020年11月29日付け記事で紹介している「３巻きバランを使ったωTマッチ」
　　NanoVNA活用（56)テクニカル講座2020再現（14）アンテナ調整とガンママッチ(8)オメガマッチから平衡型(最終)
　　https://jo3krp2.seesaa.net/article/202011article_33.html
　については、実用的ではないと今は判断します。あれは、あくまで、教科書的なもので、バランの応用事例を紹介したものです。実際の運用においては、シンプルイズベストのガンママッチング若しくはオリジナルのT形マッチングで十分かと思っています。

（本論）

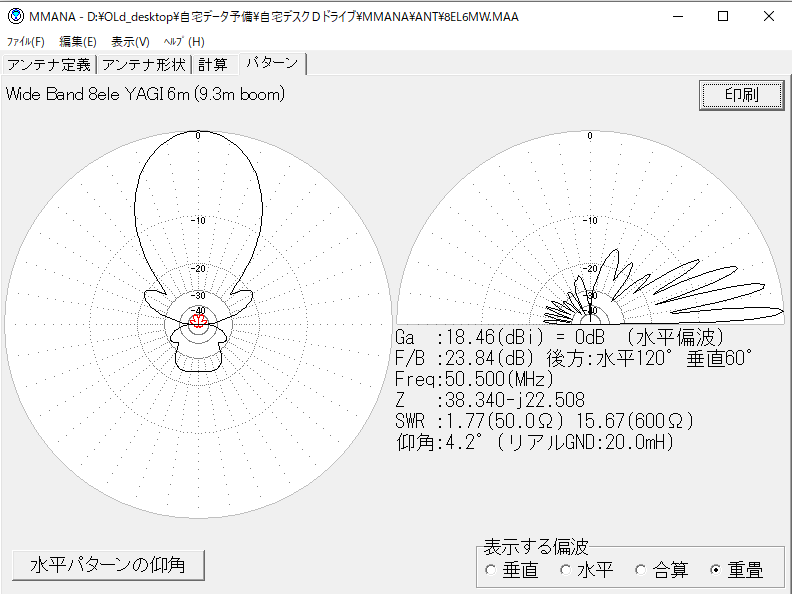

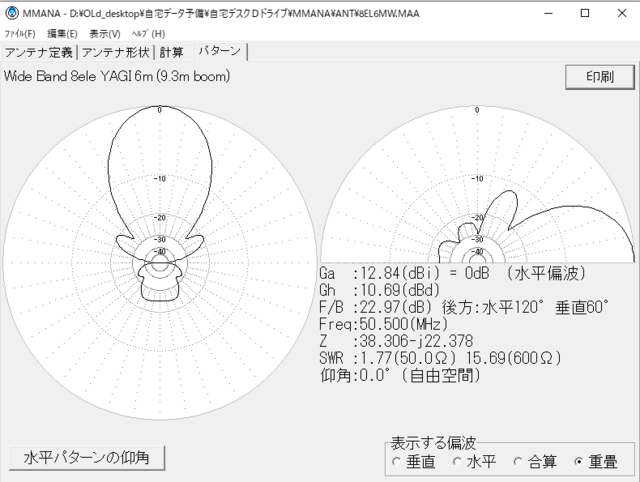

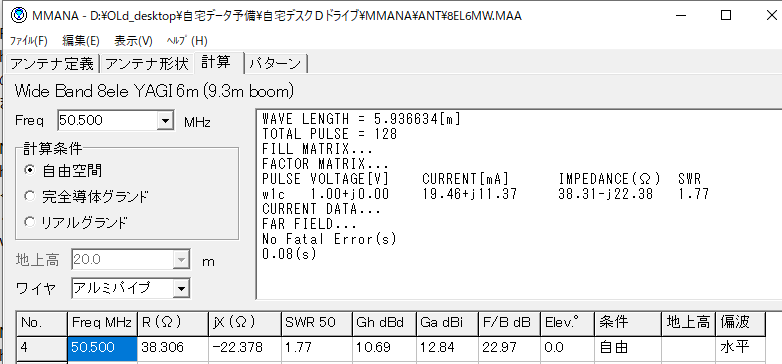

　50MHzにおける多エレメント（7,8エレメント程度）のアンテナ特性を知るために今回MMANAに付属しているモデルで再現してみました。今回知りたかったのは、実際の運用状態での給電点インピーダンスのRとjxについてです。

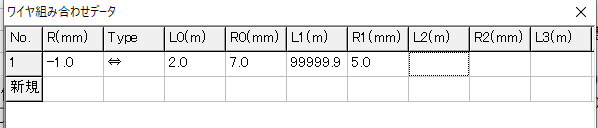

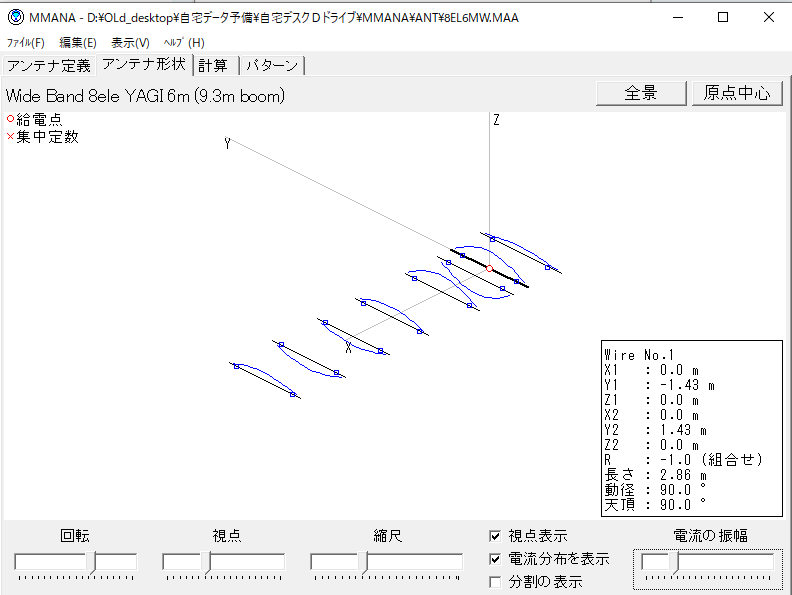

　今回の事例は、自由空間における8エレメントYAGIのWide Spaceエレメント間隔のモデルです。また、実際のアンテナと同様な口径が異なるエレメントパイプを途中でつなぎ合わせた組み合わせパイプ例を選択しました。

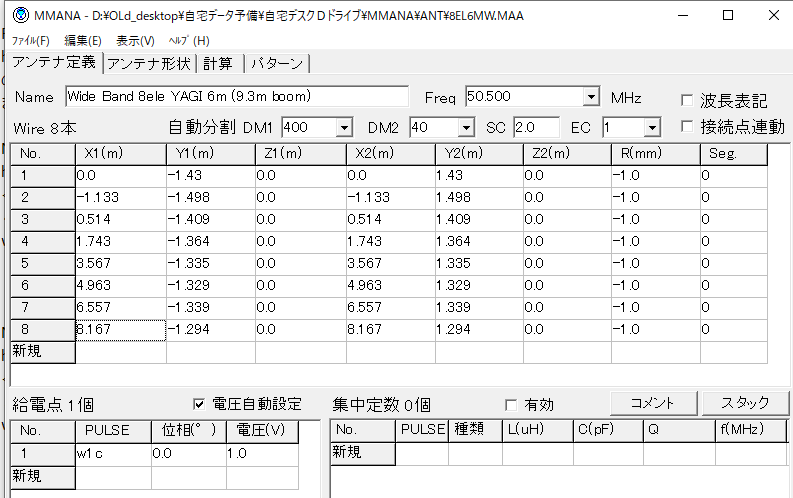

1.　アンテナ定義
