50MHz用八木：8エレメントWideSpace(3)20mH運用時の周波数特性

　シングル放射器（DP）の8エレ八木における周波数特性です。
（訂正部分）
　50MHz用多エレメント八木：
　8エレメントWide Spaceモデルの特性をMMANA分析(1)
　　https://jo3krp2.seesaa.net/article/516327091.html
　2.　アンテナ形状と電流分布
　におけるアンテナ形状は、組み合わせパイプモデルではありませんでした。今回訂正しています。

9.　Z（R＆jX）特性

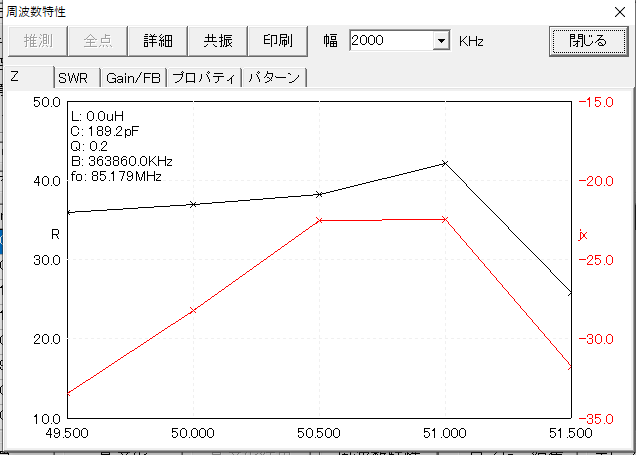

（1）マッチング回路なし

　51MHz以上となるとRとjX変化が大きくなります。この影響は、マッチング前SWRとマッチング後のSWR特性のどちらでも顕著です。

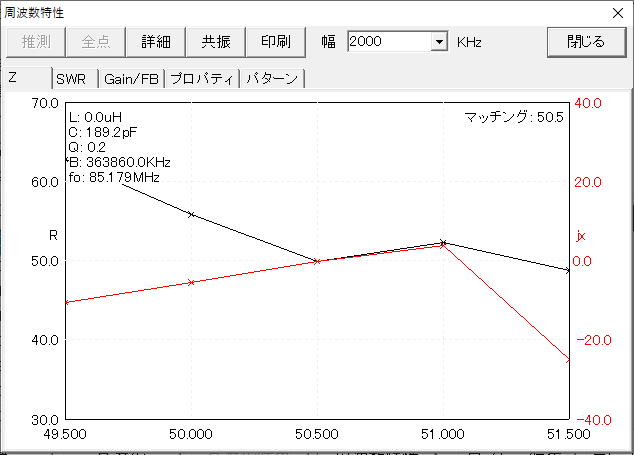

（2）50.5MHzでR＝50Ωにマッチング


10.　SWR特性

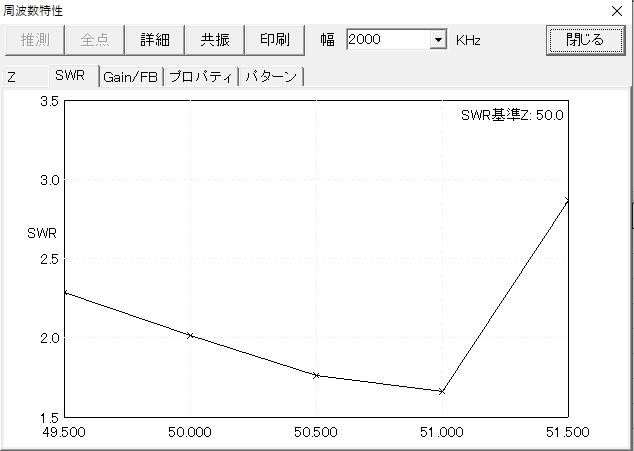

（1）マッチング回路なし

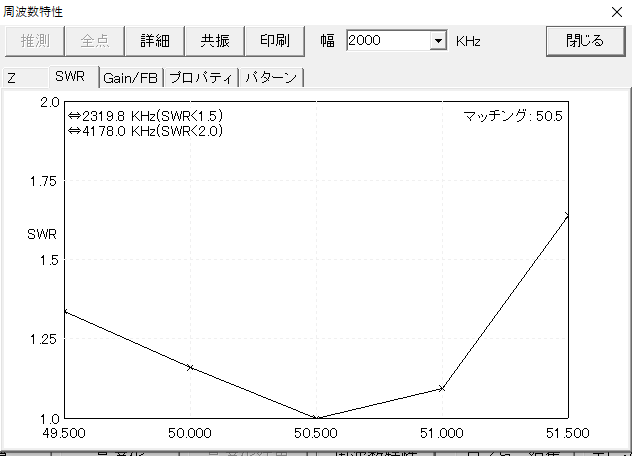

（2）50.5MHzでR＝50Ωにマッチング


11.　利得＆F／B特性

　利得とF／B特性がほぼ一致しています。

12.　パターン

　周波数変化に対するパターン変化は比較的おだやかです。特にゲイン変化は少ないのが特長です。
