50MHz用八木：8エレメント・FDラジエータ利用：Uバラン・マッチング方式(1)オリジナル設計

★当記事をテーパリング処理（Seg：-1）に変えて再評価しました。★
50MHz用八木：8エレメント（19）FDラジエータにUバラン使用(1)Seg：-1適用での基本性能
https://jo3krp2.seesaa.net/article/516769676.html
こちらが正しい評価だと思っています。

　今回からは、MMANAモデルから改良したオリジナルモデルで、Radiator（放射器）をFD（フォールデッド）タイプにする方法です。これと同等な方法は、ナガラ電子のモデルで使用しているT形マッチングです。この場合は、フォールデッドロッドとラジエータエレメントとの太さ比でもって、FD給電と同等な給電点インピーダンスとなるように持ち上げています。ですから、同軸ケーブルを使ったUバランでのマッチングはどちらも同じとなります。

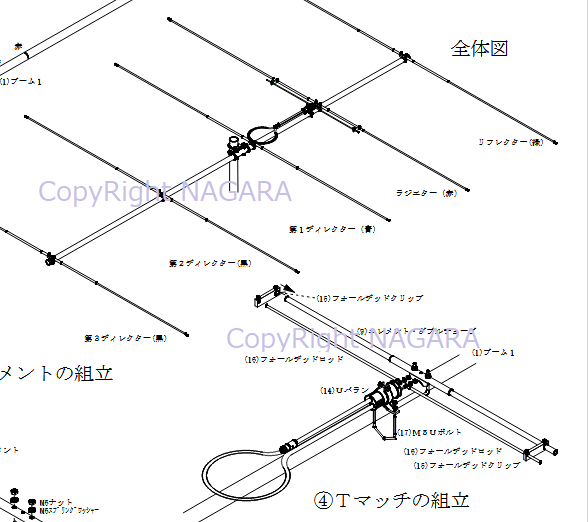

ナガラ電子の50MHz用Uバラン回路

Uバラン参考情報
https://www.kata-giri.co.jp/jg2tsl/ant/tenshi/index.htm
　※ガンママッチングについては、異論あり。ガンママッチング自体がDPのような平衡アンテナに対して、同軸ケーブルで不平衡給電するためのもので、Uバランのような平衡不平衡は行う必要はありません。但し、ガンママッチング方向に電流分布が偏ることから、主ビームがガンママッチングのエレメント方向にずれることは有名です。しかし、今回のような8エレメントともなると先端方向への導波ビーム（進行波誘導）が強くなり、あまり影響は無いものと考えます。
　また、周りの金属体（先の事例だとアンテナマスト）に不要な電流を阻止したい場合は、給電部にコモンモードフィルタ（チョーク）を挿入すれば防止できると思います。フロートバラン（1：1）でも同じ動作をします。

1.　アンテナ定義

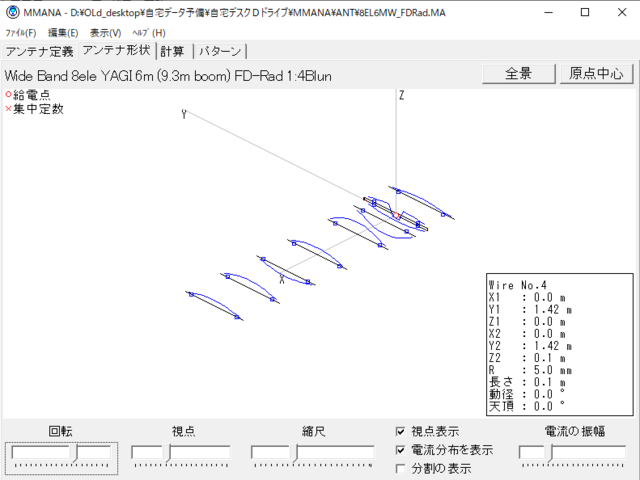

2.　アンテナ形状と電流分布


3.　計算

　No.3は、自由空間、No.4は20m高に設置の場合、いずれの場合でも、1：4＝50：200（Ω）の抵抗変換のみでマッチングは完了します。
※リアクタンスのキャンセルはＦＤの長さにて調整します。

4.　パターン

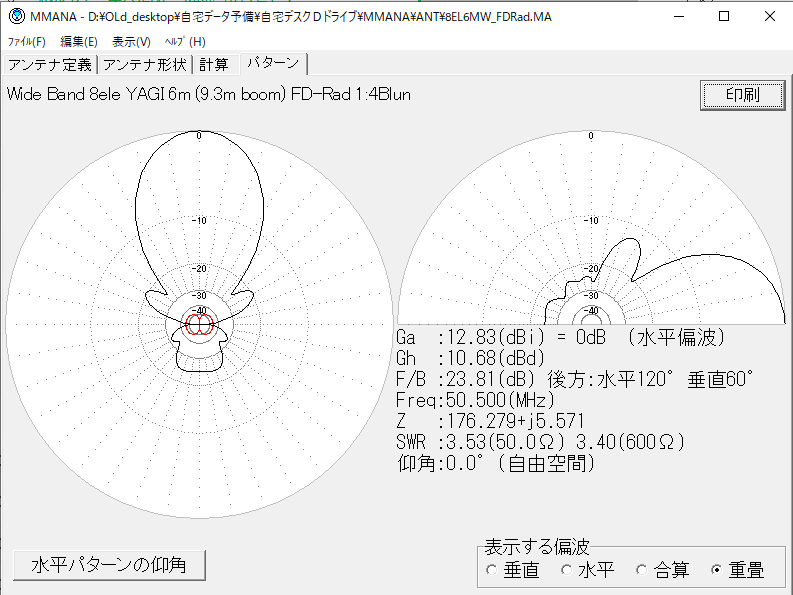

（1）自由空間

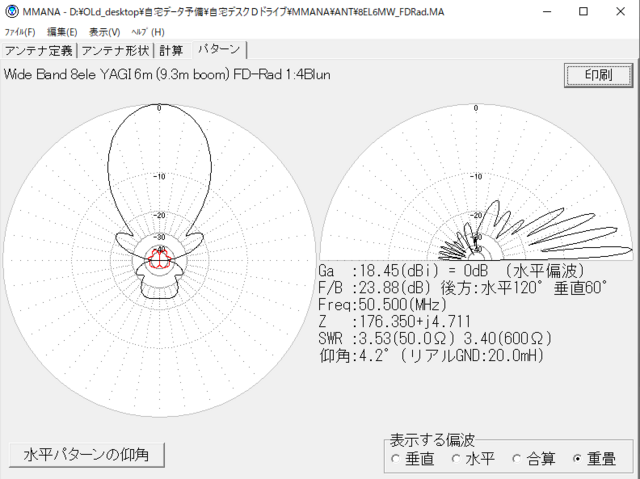

（2）20m高
