50MHz用八木：8エレメント・FDラジエータ：Uバラン・マッチング方式(2)周波数特性

★当記事をテーパリング処理（Seg：-1）に変えて再評価しました。★
　50MHz用八木：8エレメント（20)FDラジエータにUバラン方式(2) Seg: -1適用後の周波数特性
　https://jo3krp2.seesaa.net/article/516820420.html　
こちらが正しい評価だと思っています。

　FDラジエータと1：4バラン方式を使ったアンテナの周波数特性について、MMANAで分析してみます。
(本論)

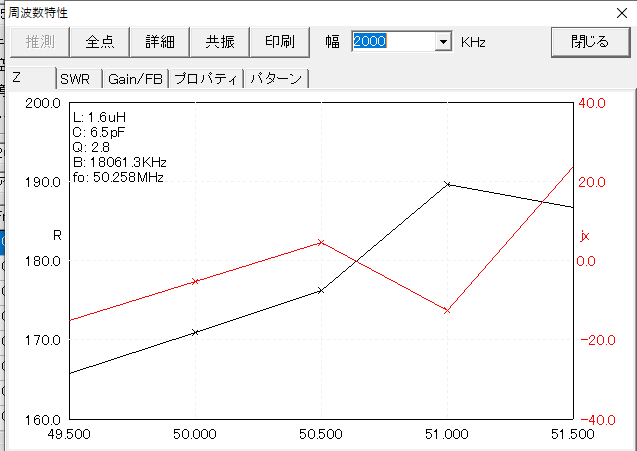

1.　マッチング前の給電点インピーダンスZ（RとjX別）


2.　50.5MHzにてマッチングをとった場合

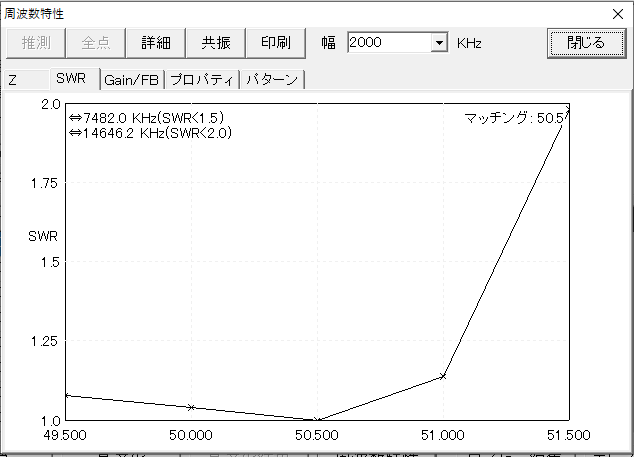

3.　上記2におけるSWR特性

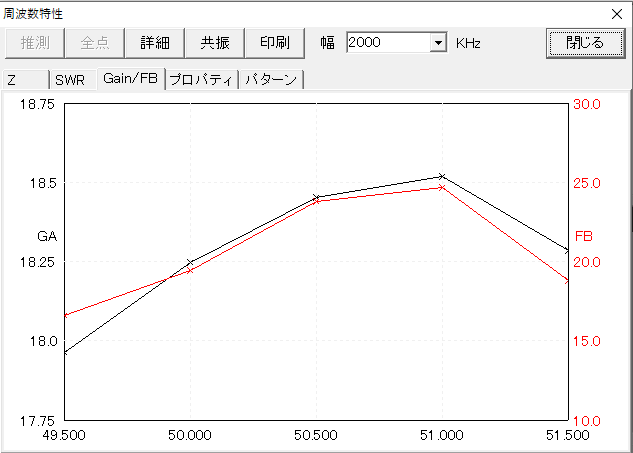

4.　利得及びF/B特性

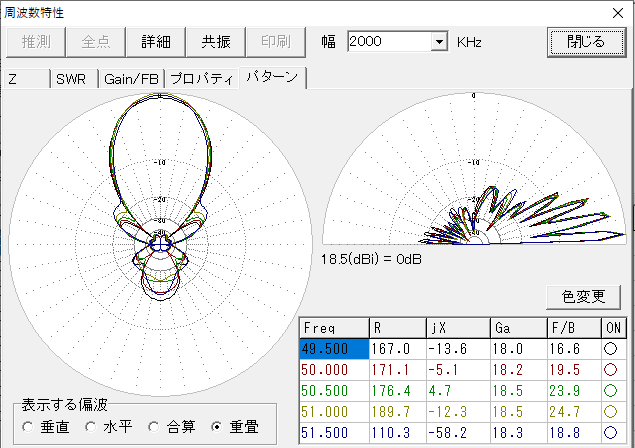

5.　パターンの周波数特性


前回のシングルラジエータ（水平DP）との特性と比較してみてください。50.0～51.0MHzの範囲だとSWR＜1.5と2.0の帯域幅だけだと確かにFD方式のほうが広くとれますが、それでも51MHz以上だと違いはそんなにあるわけではありません。これからみますとラジエータの形状やマッチング回路は、多エレメント八木アンテナにおいて、そんなに重要な役目をもっているわけではないと判断します。それよりは、電波を前方に集中させるための導波器の配置が重要な役目（前方への進行波のガイド）となるように思えます。
