【Radiator直結】50MHz用八木：8エレメント（17）W1JR_Like_direct coupling（4）Ga＆F/B追及（周波数特性）と元の状態と比較対比

　利得とF/B追及したラジエータ直結アンテナの特質は、今回の周波数特性に顕著に現れています。
　それらについては、個々のデータで分析していきます。

（本題）

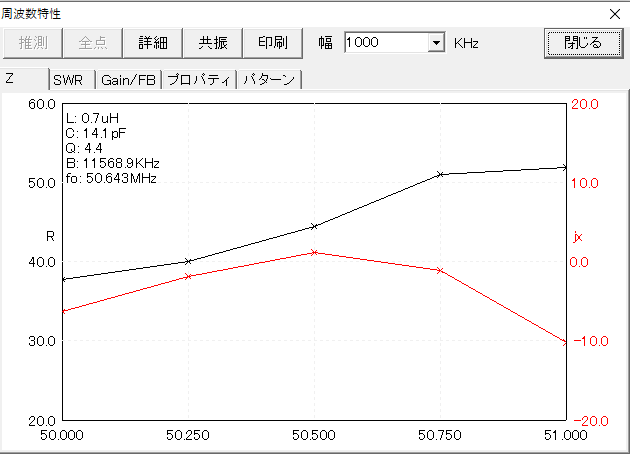

1.　給電点インピーダンスZ（RとjX別）

　給電点インピーダンスZのうち、Rの低下が目立ちます。利得を追求した場合に見られる現象です。また、リアクタンス（キャパシティブ）の変化も大きくなります。こちらは、周波数が高くなっていくのにキャパシティブ（容量性）が大きくなるとF/Bに関与していると考えられます。
※DPなら周波数が高くなるとインダクティブ（誘導性）になるのが通常

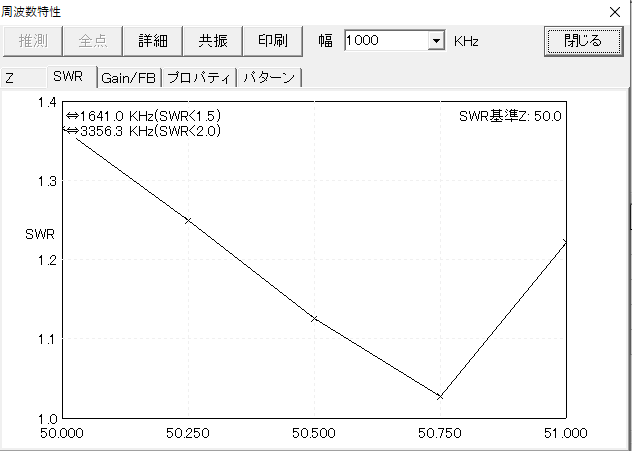

2.　SWR特性

　上記1の変化に伴い、SWRの変化も激しくなります。本来のW1JR設計のものとは、SWR変化が異なり、周波数帯域も狭くなります。
　　　　　　　SWR＜1.5　SWR＜2.0
W1JR準拠　　4406KHz　　8760KHz
今回モデル　　1641KHz　　3356KHz
それでも、50.0MHz～51.0MHzの範囲だとSWR＜1.4を満足しており、最低は、50.750MHz付近でSWR1.1以下となります。

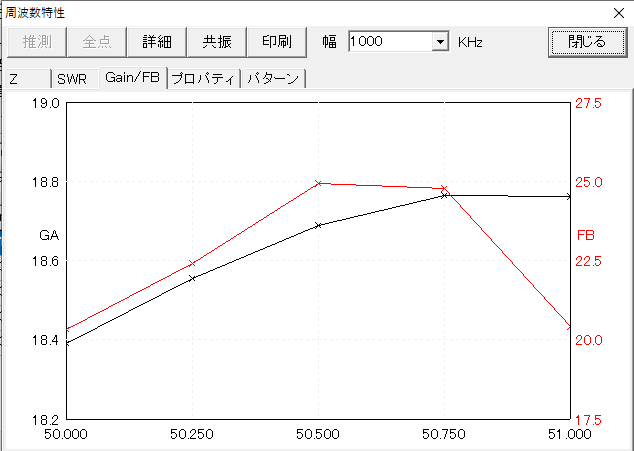

3.　利得及びF/B特性

（1）利得比較Ga:dBi
MHz　W1JR準拠　今回　
50.0　　18.2　　　18.4　
50.25　 18.3　　　18.6　　
50.5　　18.4　　　18.7
50.75　 18.5　　　18.8　
51.0　　18.5　　　18.8
（2）F/B比較:dB
MHz　W1JR準拠　今回　
50.0　　18.8　　　20.4　
50.25　 20.7　　　22.4　　
50.5　　22.8　　　25.0
50.75　 24.4　　　24.8　
51.0　　24.4　　　20.4
　となって、今回の場合は、
最大利得Ga：18.8dBi（50.75～51.00MHz）
最大F/B：25dB　（50.5MHz）
50.0MHz～51.0MHz範囲だとほぼGa:18.5dBi、F/B：20dB以上を満足しています。

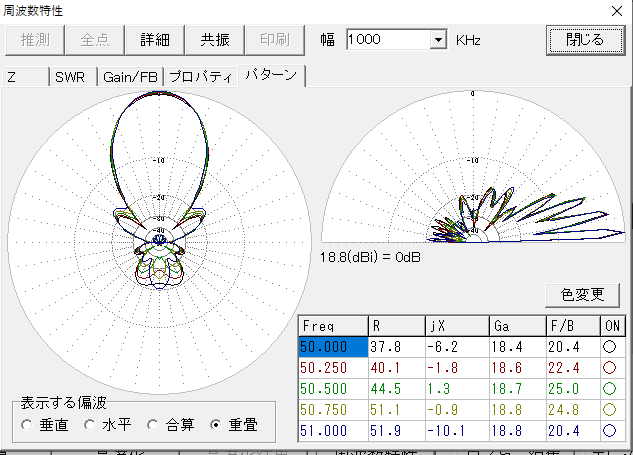

4.　パターンの周波数特性

　上記特性を一覧で見ることができます。
　また、前回のパターンとの比較をしますとパターン自体のかたちも異なっていることが解ります。
（改良前パターン）
