50MHz用八木：8エレメント（19）FDラジエータにUバラン使用(1)Seg：-1適用での基本性能

　MMANA付属モデルから改良したモデルで、Radiator（放射器）をFD（フォールデッド）タイプにする方法です。給電点インピーダンスを200Ωとなるようにしています。そして、同軸ケーブルを使った1：4のUバランにて50Ωの同軸給電線とマッチングしており、同時に平衡：不平衡の変換を行っています。
※Uバラン部分はMMANAの再現には含まれません。
　さらに以前の記事との違いは、MMANAの計算時の分割を均等分割（Seg:0）ではなく、テーパリング（Seg:-1）を全てのエレメントに適用しているところです。
（前回記事）
　50MHz用八木：8エレメント・FDラジエータ利用：Uバラン・マッチング方式(1)オリジナル設計
　https://jo3krp2.seesaa.net/article/516435311.html

（本論）

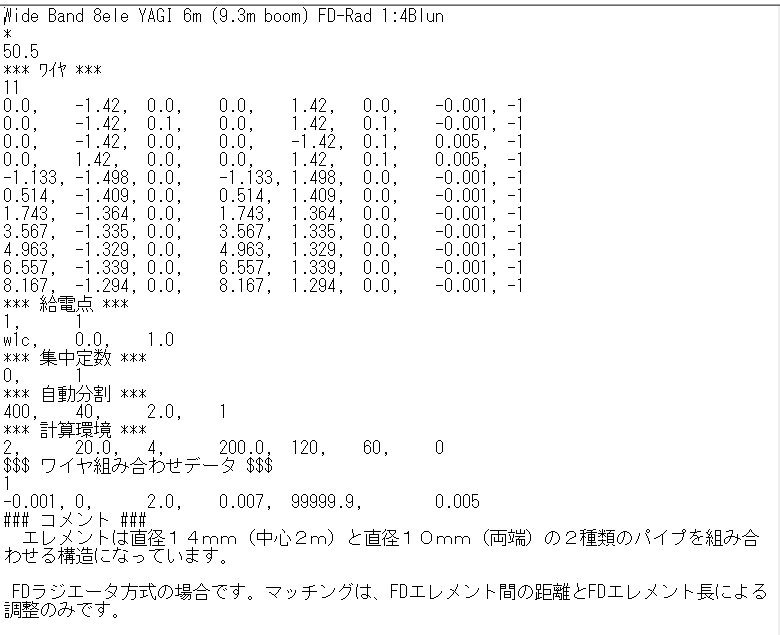

1.　アンテナ定義

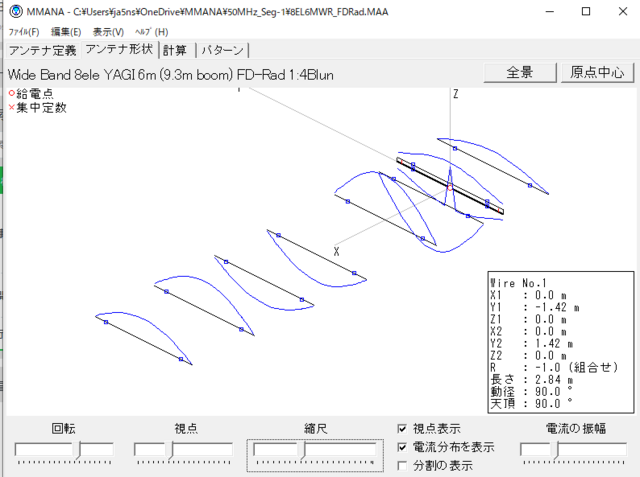

2.　アンテナ形状と電流分布

　FDラジエータの給電点付近で電流分布に急変する箇所があり、正常動作するかの課題は残っています。
3.　計算

　No.1は、Seg：0（元ファイルのまま）での自由空間の場合
　No.2は、Seg：0（元ファイルのまま）での20m高に設置の場合
　No.3は、Seg：-1での自由空間の場合
　No.4は、Seg：-1での20m高に設置の場合、
　いずれの場合もFDラジエータ及び各エレメントの定義は、前回のままで変えていません。
　
4.　パターン

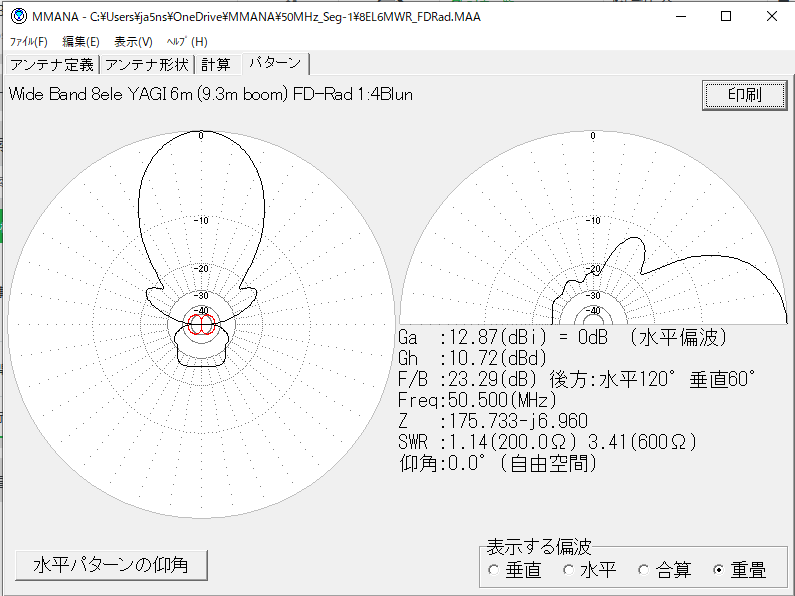

（1）自由空間

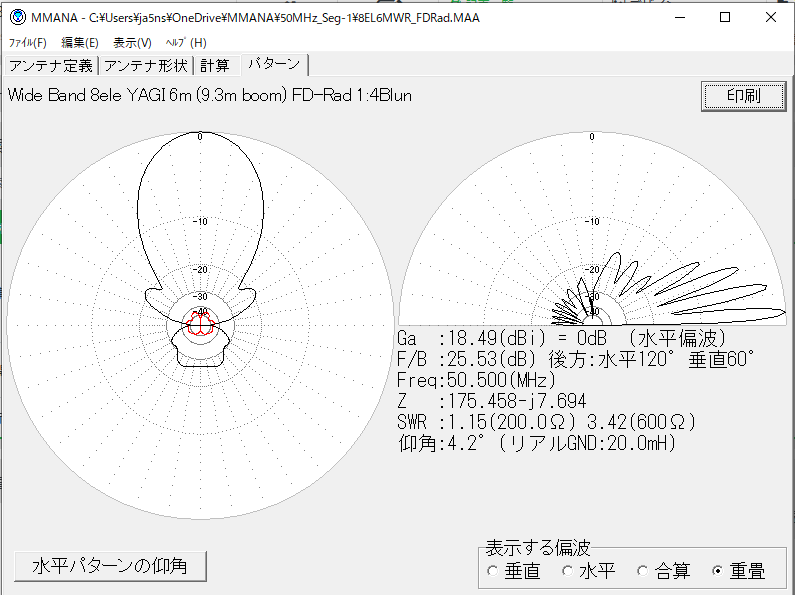

（2）20m高
