（補足）MMANA空間での波長短縮率の算定
今回は、MMANA空間において、波長短縮率がどのような値として計算しているかの推定を行います。
これは、ヘアピンマッチの平行2線式線路のフィーダをワイヤ定義で指定した場合の波長短縮率にMMANA自体が適用していると思われるからです。
今回セグメント指定を0と－1での違いも検証しています。これにより、DPの給電点インピーダンスZ＝R+jX計算が違っているからです。
つまり、アンテナ定義のセグメント指定により、スタブマッチ・計算ツールに入力する波長短縮率も違ってくることを説明しています。
（本論）
（1）Seg:0計算
机上によるλ/2DPの片側エレメントL0
（300／50.5）×1/4＝1.485ｍ

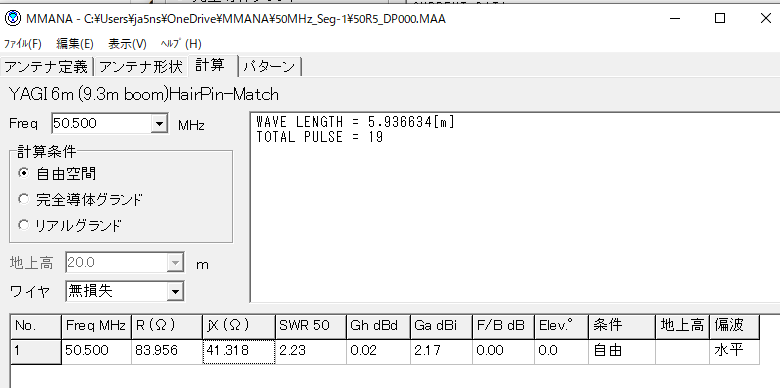

このときのSeg：0におけるR、jXは、
R＝83.956 Ω
jX＝41.318 Ω
Gh：0.02dBd
Ga：2.17dBi

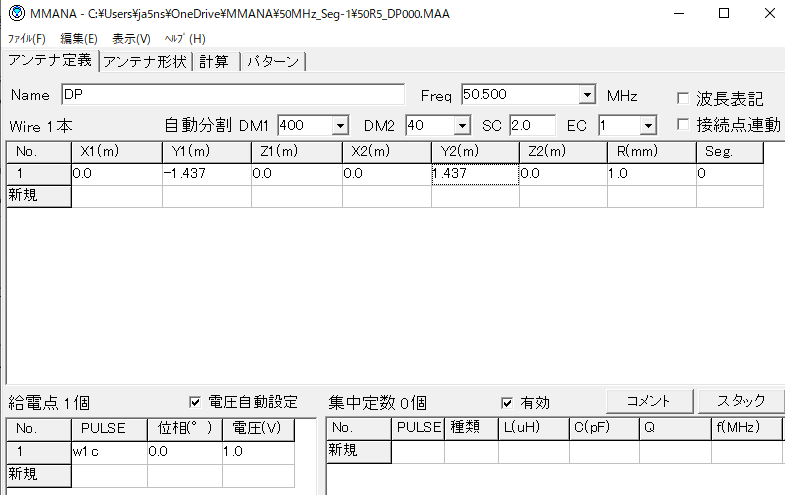

エレメント短縮によるjX≒0のエレメント長L1は

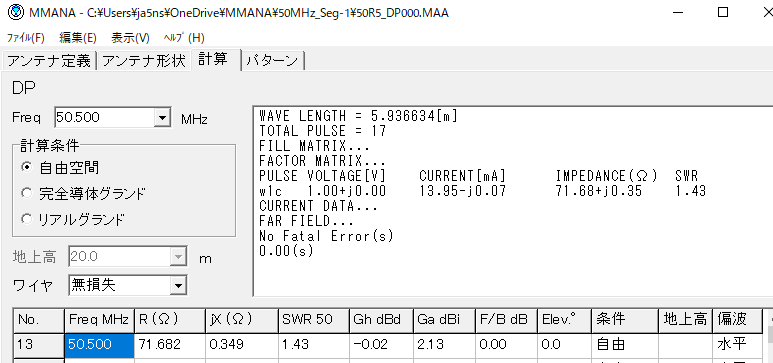

MMANA計算
L1＝1.437
R＝71.682 Ω
jX＝0.349 Ω
Gh：-0.02dBd
Ga：2.13dBi
∴50MHzでの波長短縮率は
1.437÷1.485≒0.968 （Seg:0）
（2）Seg:－1計算
机上によるλ/2DPの片側エレメントL0
（300／50.5）×1/4＝1.485ｍ
このときのSeg1におけるR、jXは、
R＝85.915 Ω
jX＝41.318 Ω
Gh：0.02dBd
Ga：2.17dBi
エレメント短縮によるjX≒0のエレメント長L1は
MMANA計算
L1＝1.432
R＝71.795 Ω
jX＝0.503 Ω
Gh：-0.02dBd
Ga：2.13dBi
∴50MHzでの波長短縮率は
1.432÷1.485≒0.964 （Seg:－１）
（3）結果
波長短縮率は、
Seg:：0 指定のときは、0.968
Seg：－1 〃 0.964
となりました。
これから、MMANA空間だと50MHz付近での波長短縮は、0.96～0.97の範囲内でなら適正だと判断します。
これは、ヘアピンマッチの平行2線式線路のフィーダをワイヤ定義で指定した場合の波長短縮率にMMANA自体が適用していると思われるからです。
今回セグメント指定を0と－1での違いも検証しています。これにより、DPの給電点インピーダンスZ＝R+jX計算が違っているからです。
つまり、アンテナ定義のセグメント指定により、スタブマッチ・計算ツールに入力する波長短縮率も違ってくることを説明しています。
（本論）
（1）Seg:0計算
机上によるλ/2DPの片側エレメントL0
（300／50.5）×1/4＝1.485ｍ
このときのSeg：0におけるR、jXは、
R＝83.956 Ω
jX＝41.318 Ω
Gh：0.02dBd
Ga：2.17dBi
エレメント短縮によるjX≒0のエレメント長L1は
MMANA計算
L1＝1.437
R＝71.682 Ω
jX＝0.349 Ω
Gh：-0.02dBd
Ga：2.13dBi
∴50MHzでの波長短縮率は
1.437÷1.485≒0.968 （Seg:0）
（2）Seg:－1計算
机上によるλ/2DPの片側エレメントL0
（300／50.5）×1/4＝1.485ｍ
このときのSeg1におけるR、jXは、
R＝85.915 Ω
jX＝41.318 Ω
Gh：0.02dBd
Ga：2.17dBi
エレメント短縮によるjX≒0のエレメント長L1は
MMANA計算
L1＝1.432
R＝71.795 Ω
jX＝0.503 Ω
Gh：-0.02dBd
Ga：2.13dBi
∴50MHzでの波長短縮率は
1.432÷1.485≒0.964 （Seg:－１）
（3）結果
波長短縮率は、
Seg:：0 指定のときは、0.968
Seg：－1 〃 0.964
となりました。
これから、MMANA空間だと50MHz付近での波長短縮は、0.96～0.97の範囲内でなら適正だと判断します。
