　今回の抵抗Rは、ヘヤピンマッチと直接関係しませんが、平行2線式給電線の基本知識として採り上げました。 （ヘヤピンマッチのスタブ長計算におけるZo値の重要性） 　　一方で、前回書いた給電線の特性インピーダンスZo（＝√L/C）の算定が、ヘヤピンマッチで重要な意味を持つことの事前紹介です。 （スタブの線路の特性インピーダンス…

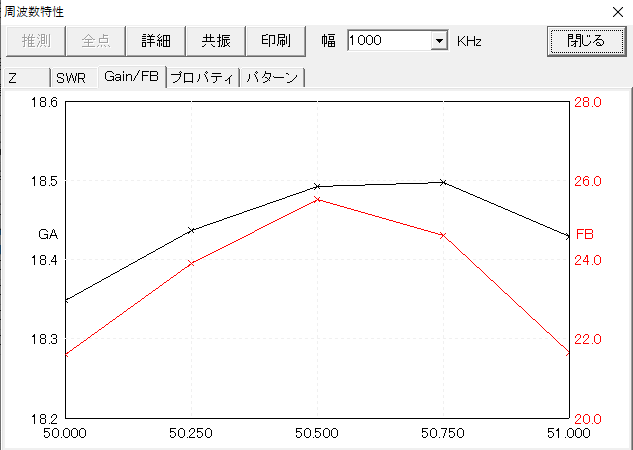

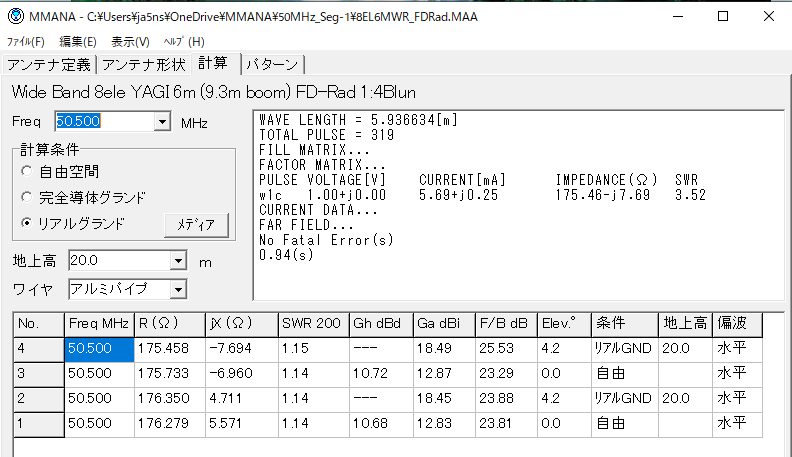

　以前に実施しました 　50MHz用八木：8エレメント・FDラジエータ：Uバラン・マッチング方式(2)周波数特性 　　https://jo3krp2.seesaa.net/article/516479033.html に係る再評価版です。 　変更した部分は、アンテナ定義各行の最終部にあるセグメント指定「Seg：0→－1」です…

　今回は、平行2線式給電線間に分布する静電容量Cを求めます。すると前回求めたインダクタンスLとあれば、この平行2線式給電線が持つ特性インピーダンスZoを次の計算で求めることができるのです。　 　Zo=√（L／C）　[Ω]　　......（5.3） 　【ヘアピンマッチ予習】分布定数回路の整合（2）特性インピーダンスZo 　　http…

　MMANA付属モデルから改良したモデルで、Radiator（放射器）をFD（フォールデッド）タイプにする方法です。給電点インピーダンスを200Ωとなるようにしています。そして、同軸ケーブルを使った1：4のUバランにて50Ωの同軸給電線とマッチングしており、同時に平衡：不平衡の変換を行っています。 ※Uバラン部分はMMANAの再現には…

　今回から、ヘアピンマッチ回路の基礎である平行２線式給電線についての理論にかかることができます。しかし、伝送理論の流れ的には、いくつかの重要な項目については、今回端折ります。そうしないと目的部分まで、たどり着けないからです。 　特に残念な部分は、「5.1.3　分布定数回路の一般的取り扱い」での波動方程式から、その一般解を求めて、それと…
