　今回からは、HF帯のマルチバンド八木で昔用いられた「直接給電-direct coupling」方式を掲げます。 　50MHzにおいては、ラジエータがブームから電気的に浮いた状態とさらにラジエータを左右エレメントに分割・絶縁して、その中点にDPと同様に給電する方式となるので、給電箇所の絶縁と分割支持のための高周波性能に優れた樹脂部…

　前回は説明漏れとなりましたが、「γC-match」若しくは、「γ･C-match」と言うマッチング形式名称はありません。前回勝手に命名しているものです。ただ、誰でも思いつく回路なので、同様な回路は既に使っておられるメーカーや個人がいるかもしれません。 　残念ながら、今回の設計の詰めがあまいのか？利得面において、γマッチとの差が1…

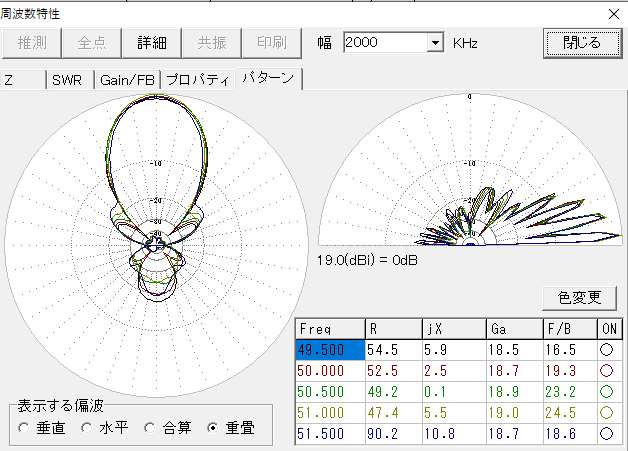

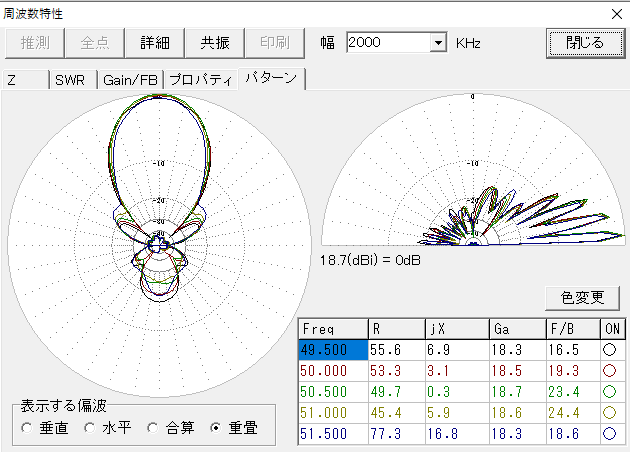

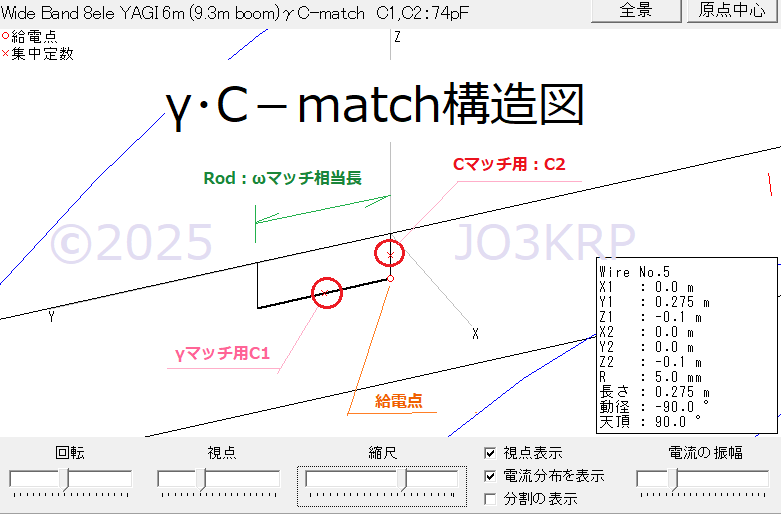

　今回は、今まで発表していない（個人的に見た記憶が無いだけで、既に発表済かもしれません。）新しいマッチング構造の紹介です。このマッチング方式の売りは、ロッドはωマッチに相当する短い固定長を選択できます。γマッチ用コンデンサーＣ１及びＣマッチ用コンデンサーＣ２は、ほぼ同じ容量を使い、（Tマッチの時のＣの容量に近い。）γマッチ単独の場合のお…

　前回の問題点(2)については、コンデンサーC2を工夫して、例えば、16pF程度の固定コンデンサーと直列接続にして、16pF（最大容量30pF）可変コンデンサーとすれば、C2の調整もそれほどクリチカルにならないのかもしれません。これについては、最終の評価で書きました。 （本題） 1.　給電点インピーダンスZ（RとjX別） …

　γ（ガンマ）マッチの改良方式であるω（オメガ）マッチについて【参考】として検討します。というのは、50MHzでは、γマッチに対する優位性は薄れてしまうことから、個人的に50MHzでならωマッチよりもγマッチを推奨する立場だからです。 　その理由は、 （1）ωマッチの特長であるロッド長がγの0.5～0.7倍と短くて固定長となることは…
